Instalacje przemysłowe pracują nieraz przez całą dobę i transportują media pod wysokim ciśnieniem oraz w skrajnych temperaturach. Nawet niewielkie przeciążenia mogą w takiej sytuacji prowadzić do awarii. Z tego powodu podczas projektowania układów przesyłowych dużą uwagę zwraca się na elementy odpowiadające za przejmowanie naprężeń i drgań. Wyjaśniamy, do czego służą kompensatory w instalacjach przemysłowych.
Czym są kompensatory przemysłowe?

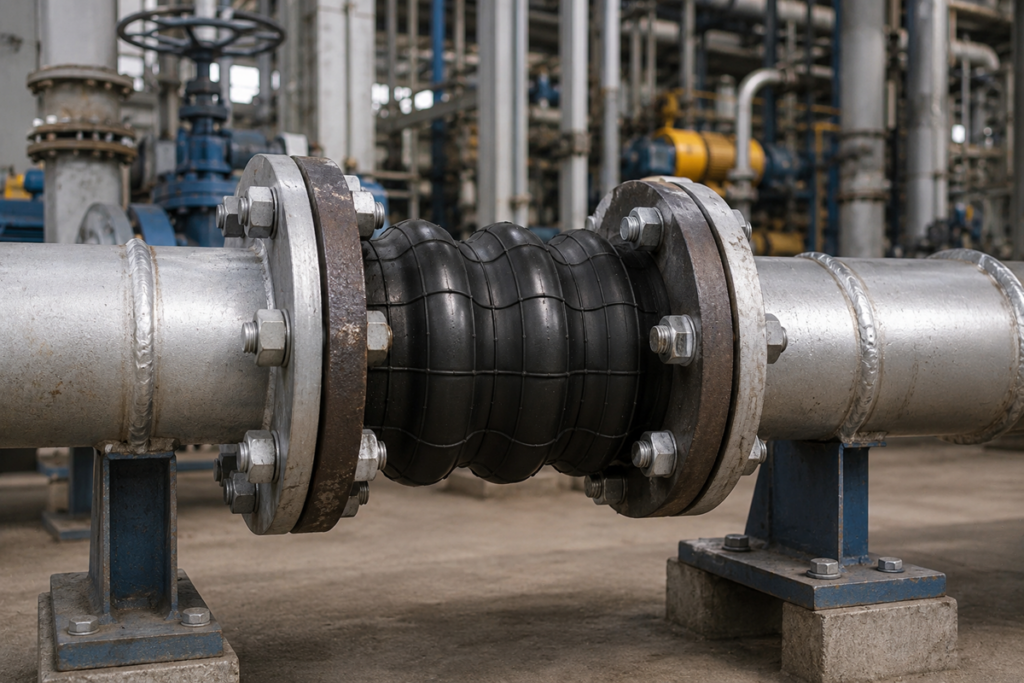

Kompensatory przemysłowe to elementy montowane pomiędzy odcinkami rurociągów lub urządzeniami instalacyjnymi w armaturze przemysłowej. Najczęściej mają postać elastycznego odcinka z charakterystycznym mieszkiem, falowaną powierzchnią albo elastycznym przewodem zakończonym kołnierzami. Producenci wykonują je m.in. ze stali nierdzewnej, gumy technicznej, PTFE oraz tkanin odpornych na wysoką temperaturę i działanie chemikaliów. Rodzaj materiału dobiera się do transportowanego medium, np. pary technologicznej, spalin, oleju albo substancji chemicznych. Kompensatory montuje się głównie przy pompach, zaworach, wymiennikach ciepła oraz na długich odcinkach rurociągów, gdzie instalacja pracuje pod wpływem wysokiej temperatury, ciśnienia lub drgań. Naszym zdaniem przede wszystkim warto kupować dobrej jakości części zamienne u sprawdzonego dostawcy, np. w naszej firmie. Dopiero wtedy można mówić o realnych oszczędnościach wynikających z rzadszych awarii i dłuższej pracy układów.
Jakie funkcje pełnią kompensatory w instalacjach przemysłowych?
Kompensatory służą do przejmowania naprężeń, drgań oraz odkształceń pojawiających się podczas pracy elementów armatury przemysłowej. Dzięki temu ograniczają one ryzyko rozszczelnienia instalacji, pękania rur oraz awarii zaworów, pomp i wymienników ciepła.
Kompensacja wydłużeń cieplnych rurociągów
Jednym z głównych zastosowań kompensatorów w instalacjach przemysłowych jest przejmowanie wydłużeń cieplnych. Jak to działa? Podczas przesyłu gorącej pary, oleju termicznego albo spalin metalowe przewody zwiększają swoją długość. Dla rurociągu o długości kilkudziesięciu metrów różnica potrafi wynosić kilka centymetrów. Nawet tak pozornie niewielka zmiana wywołuje duże naprężenia. Kompensatory przejmują wydłużenia cieplne i ograniczają nacisk działający na kolana, kołnierze oraz punkty mocowania. Dzięki temu instalacja nie wygina się pod wpływem temperatury. Rozwiązanie stosuje się m.in. w elektrociepłowniach, kotłowniach przemysłowych oraz zakładach chemicznych.
Tłumienie drgań dzięki kompensatorom
Pompy, sprężarki i wentylatory przenoszą drgania na rurociągi już od momentu uruchomienia instalacji. Długotrwałe wibracje mogą poluzować śruby, uszkodzić uszczelnienia albo doprowadzić do pękania spawów. Kompensatory ograniczają przenoszenie drgań pomiędzy urządzeniami a instalacją przesyłową. Szczególnie dobrze radzą sobie z tym modele gumowe, które tłumią wstrząsy pojawiające się np. podczas rozruchu pomp. W efekcie instalacja pracuje ciszej, a elementy armatury zużywają się wolniej.
Ochrona rurociągów przed uszkodzeniem
Zmiany ciśnienia i temperatury wywołują naprężenia, które działają na rury praktycznie przez cały czas pracy instalacji. W skrajnych sytuacjach może dojść nawet do rozszczelnienia przewodu albo wyrwania mocowania ze ściany. Kompensatory ograniczają przeciążenia pojawiające się w punktach najbardziej narażonych na uszkodzenia. Dotyczy to szczególnie instalacji transportujących gorące media pod wysokim ciśnieniem. Dobrze dobrany element kompensacyjny pomaga także ograniczyć ryzyko awarii podczas nagłego zatrzymania przepływu lub gwałtownego wzrostu temperatury.
Odciążenie armatury przemysłowej
Zawory, przepustnice i wymienniki ciepła nie powinny przejmować naprężeń wynikających z pracy rurociągu. Gdy instalacja rozszerza się pod wpływem temperatury, siły działające na armaturę mogą utrudniać domykanie zaworów albo prowadzić do nieszczelności na kołnierzach. Kompensatory przejmują część obciążeń i ograniczają nacisk oddziałujący na urządzenia zamontowane w instalacji. Rozwiązanie ma duże znaczenie np. w układach parowych oraz instalacjach technologicznych pracujących przez całą dobę. Dzięki temu armatura przemysłowa zachowuje szczelność przez dłuższy czas i rzadziej wymaga wymiany.
Kompensatory pomagają utrzymać trwałość instalacji pracujących w trudnych warunkach przemysłowych. Przejmują obciążenia pojawiające się podczas nagrzewania rurociągów i pracy urządzeń, dzięki czemu ograniczają ryzyko uszkodzenia elementów armatury. Dobrze dobrany kompensator może też zmniejszyć koszty serwisowania. Szukasz sprawdzonego dostawcy elementów armatury? Skontaktuj się z nami.
