W instalacjach przemysłowych uszczelnienie może odpowiadać nie tylko za ograniczenie wycieku medium, ale również za odseparowanie elementów przewodzących prąd. Wyjaśniamy, gdzie stosuje się rozwiązania elektroizolacyjne, z jakich materiałów są wykonywane i jakie parametry trzeba uwzględnić przy ich doborze.
Gdzie stosuje się uszczelnienia elektroizolacyjne?

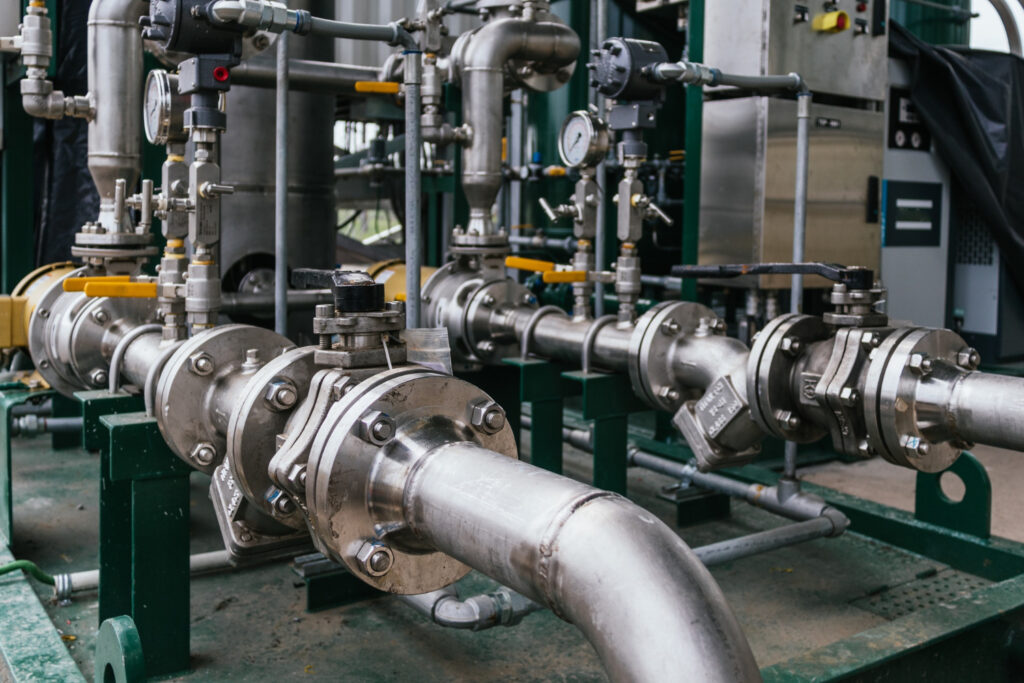

W niektórych instalacjach przemysłowych samo uszczelnienie połączenia nie wystarcza, ponieważ trzeba również ograniczyć przepływ prądów błądzących między metalowymi elementami. W połączeniach kołnierzowych stosuje się w tym celu zestawy izolacyjne obejmujące uszczelkę, tuleje oraz podkładki elektroizolacyjne. Takie rozwiązania wykorzystuje się między innymi przy pompach, zaworach i armaturze procesowej. Odpowiednio dobrane uszczelki przemysłowe odpowiadają za szczelność połączenia, natomiast pozostałe elementy zestawu odizolowują śruby i kołnierze. Rozwiązania te znajdują zastosowanie między innymi w energetyce, ciepłownictwie i przemyśle chemicznym, gdzie trzeba jednocześnie uwzględnić ciśnienie, temperaturę, rodzaj medium oraz wymagany poziom izolacji elektrycznej.
Jakie materiały zapewniają izolację elektryczną?
Właściwości elektroizolacyjne zależą przede wszystkim od rodzaju materiału i jego parametrów dielektrycznych. W takich zastosowaniach wykorzystuje się między innymi PTFE, czyli politetrafluoroetylen, znany również jako teflon. Materiał ten ma dobre właściwości izolacyjne, wysoką odporność chemiczną i może pracować w szerokim zakresie temperatur. Z tego powodu stosuje się go między innymi w przemyśle chemicznym, spożywczym i energetycznym. Do produkcji uszczelek kołnierzowych wykorzystuje się także materiały na bazie włókien syntetycznych oraz płyty bezazbestowe, jednak ich przydatność do izolacji elektrycznej trzeba każdorazowo potwierdzić na podstawie parametrów producenta.
Jak dobrać uszczelnienia elektroizolacyjne?
Dobór rozwiązania elektroizolacyjnego trzeba rozpocząć od określenia temperatury i ciśnienia pracy, rodzaju medium oraz wymaganego poziomu izolacji elektrycznej. Znaczenie mają także wymiary kołnierza, obciążenie śrub, odporność materiału na ściskanie i odkształcenia oraz zgodność uszczelki z tulejami i podkładkami izolacyjnymi. Materiał powinien zachować szczelność i właściwości dielektryczne przez cały zakładany okres eksploatacji. Nie wystarczy więc sprawdzić jedynie odporności chemicznej samej uszczelki. Trzeba ocenić parametry całego połączenia, sposób montażu oraz dane producenta dotyczące pracy w określonej temperaturze, ciśnieniu i środowisku.
Uszczelnienia techniczne wykonane z PTFE mogą wykazywać właściwości elektroizolacyjne. Wykorzystywane są w instalacjach, w których oprócz szczelności wymagane jest także ograniczenie przepływu prądu między poszczególnymi elementami konstrukcji.
